Průvodce parametry termokamer

Co znamenají jednotlivé parametry termokamery

Jako zákazník se při výběru termokamery často setkáte s různými technickými parametry. Výrobci uvádějí hodnoty jako rozlišení senzoru, NETD nebo velikost pixelu, ale bez vysvětlení může být obtížné pochopit, co tyto údaje skutečně znamenají.

Ve skutečnosti každý z těchto parametrů popisuje konkrétní vlastnost zařízení a ovlivňuje kvalitu výsledného obrazu. Pokud jejich význam pochopíte, bude pro vás mnohem jednodušší jednotlivé modely porovnat a vybrat zařízení, které bude odpovídat vašemu způsobu použití.

Rozlišení senzoru

Jedním z prvních parametrů, se kterým se při výběru termokamery setkáte, je rozlišení senzoru. Tento údaj udává počet pixelů, které vytvářejí výsledný termální obraz.

Pixel je nejmenší obrazový bod, ze kterého je digitální obraz složen. Čím více pixelů senzor obsahuje, tím detailnější obraz může kamera vytvořit.

Běžně se můžete setkat například s rozlišením:

256 × 192 pixelů
384 × 288 pixelů
640 × 512 pixelů

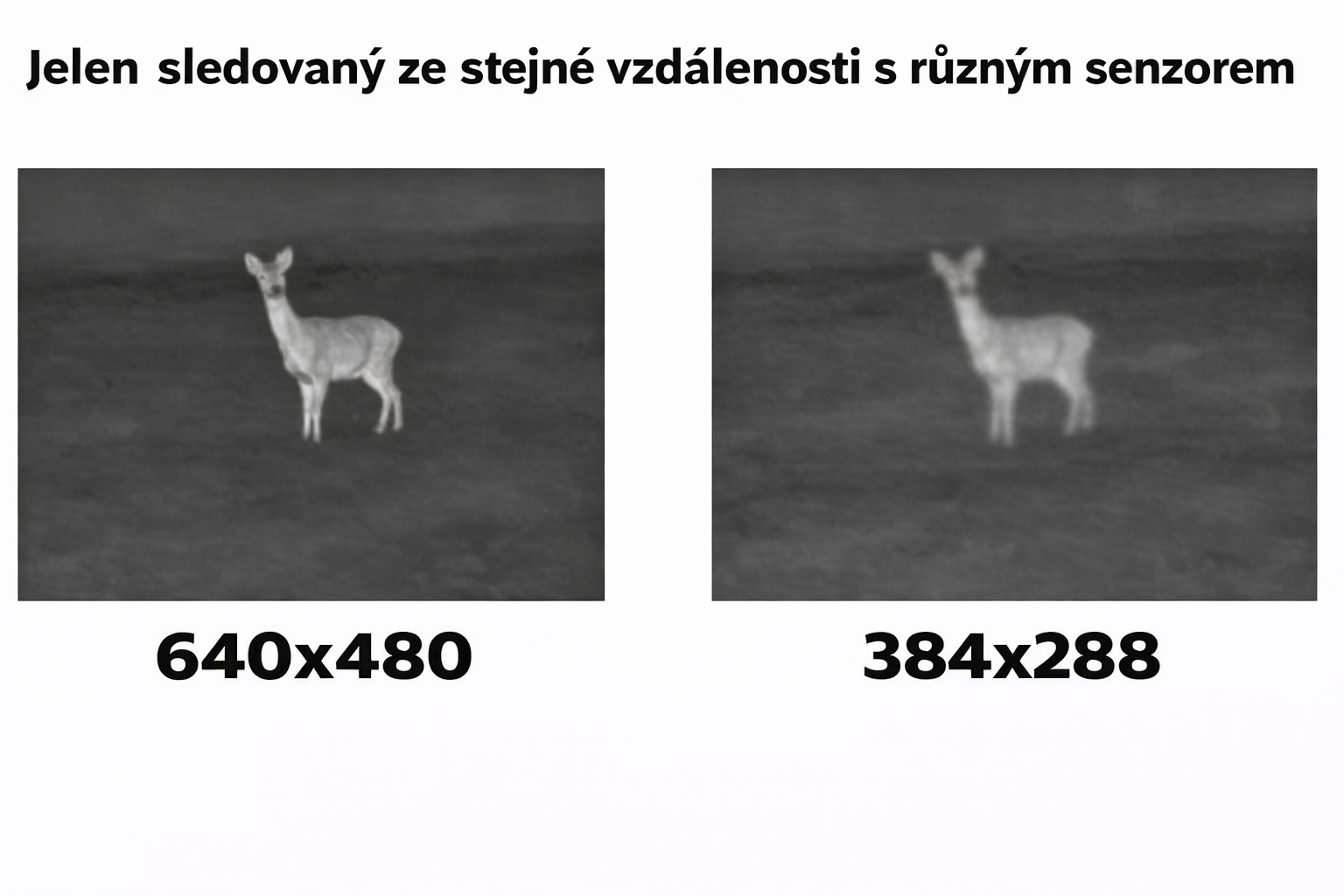

Vyšší rozlišení znamená více obrazových bodů a tedy více detailů. To je důležité například při pozorování objektů na větší vzdálenost nebo při snaze rozlišit menší teplotní rozdíly v obraze.

Velikost pixelu

Dalším parametrem, na který můžete při výběru narazit, je velikost pixelu. Ta se obvykle uvádí v mikrometrech.

Mikrometr se zapisuje symbolem µm a představuje jednu miliontinu metru.

U moderních termokamer se nejčastěji používají senzory s velikostí pixelu:

12 µm
17 µm

Velikost pixelu ovlivňuje, kolik infračerveného záření může jednotlivý pixel zachytit. Menší pixel umožňuje vytvořit kompaktnější zařízení a při stejné velikosti objektivu může nabídnout širší zorné pole.

Větší pixel naopak dokáže zachytit více energie z infračerveného záření, což může přispět ke stabilnějšímu obrazu v náročných podmínkách.

NETD – citlivost senzoru

Při porovnávání termokamer se často setkáte se zkratkou NETD.

NETD znamená Noise Equivalent Temperature Difference, což lze přeložit jako ekvivalentní teplotní rozdíl šumu. Tento parametr vyjadřuje schopnost senzoru rozlišit velmi malé rozdíly teplot.

Hodnota NETD se uvádí v milikelvinech.

Kelvin je jednotka termodynamické teploty a milikelvin znamená tisícinu kelvinu. V praxi to znamená velmi malé teplotní rozdíly.

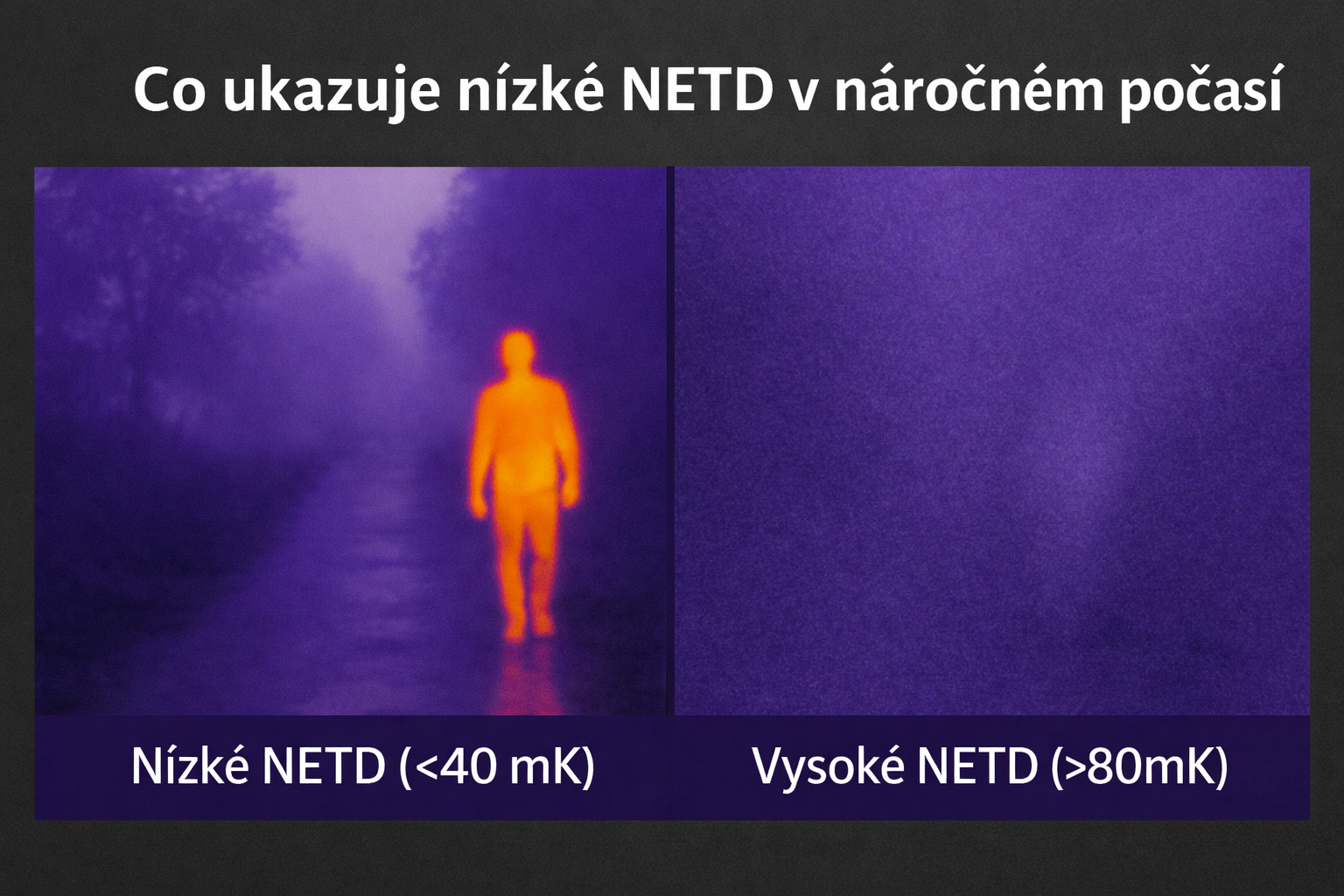

Čím nižší hodnota NETD, tím citlivější je termokamera. Citlivější senzor dokáže zobrazit jemnější teplotní rozdíly a výsledný obraz bývá čistší.

Přibližné orientační hodnoty:

NETD pod 50 milikelvinů znamená dobrou citlivost
NETD pod 40 milikelvinů znamená velmi dobrou citlivost
nižší hodnoty jsou typické pro špičkové přístroje

Objektiv a ohnisková vzdálenost

Dalším parametrem, se kterým se můžete setkat, je ohnisková vzdálenost objektivu. Ta se obvykle uvádí v milimetrech.

Objektiv určuje, jak velkou část prostoru kamera vidí a jak velké přiblížení poskytuje.

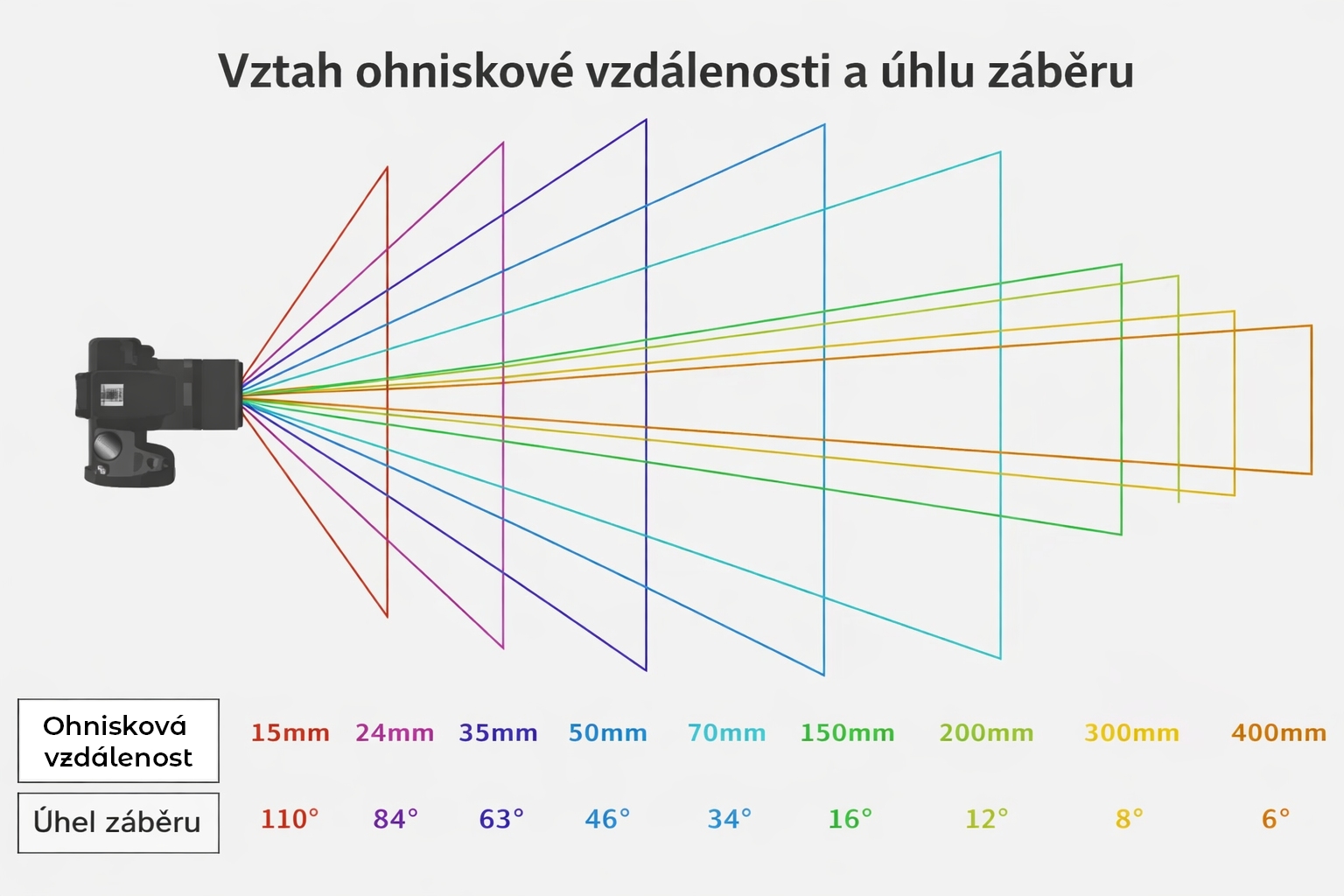

Objektiv s kratší ohniskovou vzdáleností poskytuje širší zorné pole. To znamená, že kamera vidí větší část prostoru před sebou.

Objektiv s delší ohniskovou vzdáleností naopak více přibližuje obraz a umožňuje pozorovat objekty na větší vzdálenost.

Výběr objektivu by měl vždy odpovídat tomu, kde a jak budete termokameru používat.

Obnovovací frekvence

Dalším parametrem je obnovovací frekvence obrazu.

Ta udává, kolikrát za sekundu se aktualizuje obraz z termokamery. Obvykle se uvádí v jednotce hertz.

Hertz je jednotka frekvence a vyjadřuje počet opakování za jednu sekundu.

Běžné hodnoty obnovovací frekvence jsou například:

25 hertz
30 hertz
50 hertz

Vyšší frekvence znamená plynulejší obraz. To může být důležité například při sledování pohybujících se objektů.

Barevné palety

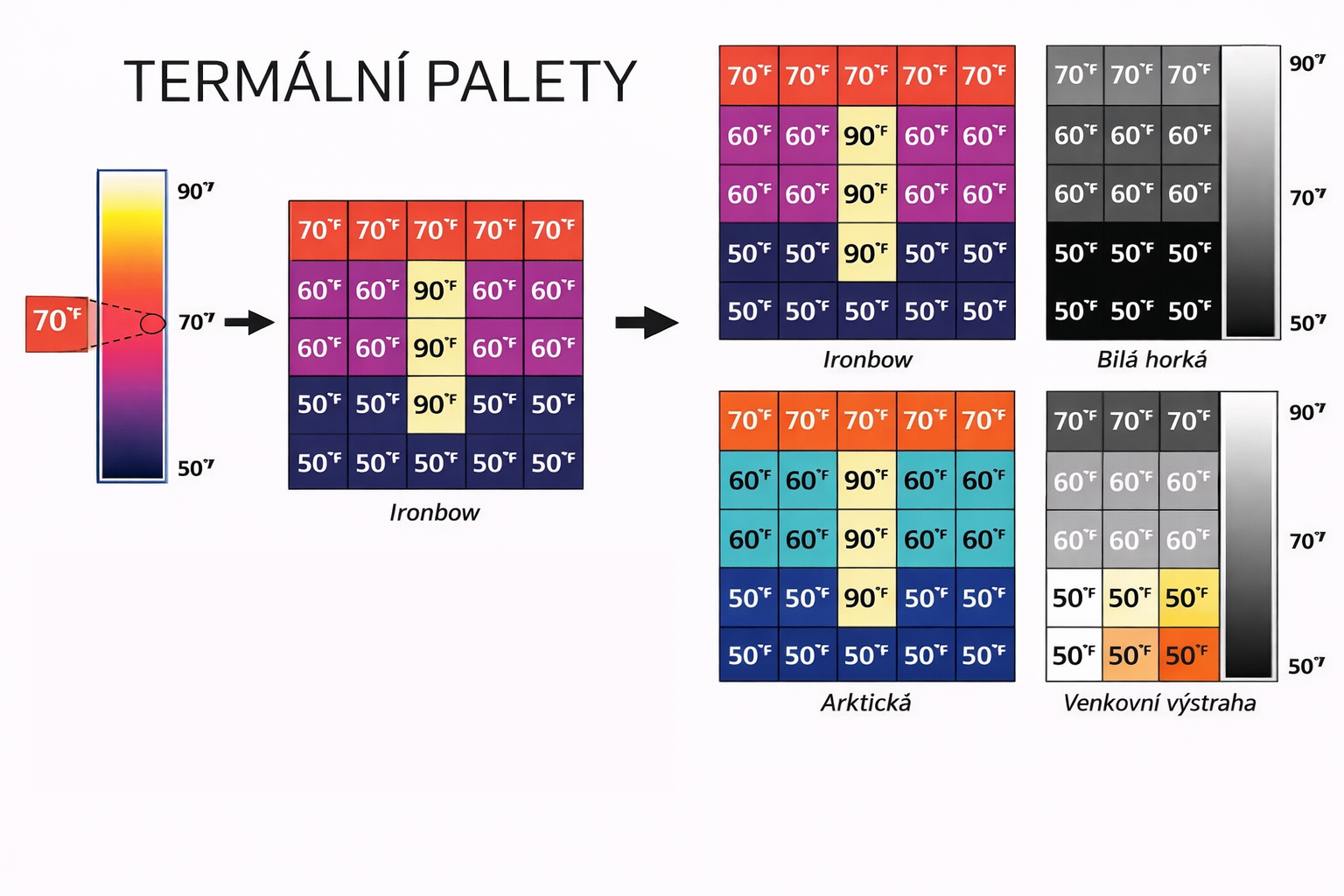

Termokamery převádějí informace o teplotě do barevného obrazu. Různým způsobům zobrazení se říká barevné palety.

Mezi nejčastější patří například:

white hot – teplejší objekty jsou zobrazeny světle
black hot – teplejší objekty jsou zobrazeny tmavě
iron – teplejší oblasti jsou zvýrazněny červenými a oranžovými odstíny

Barevná paleta nemění samotnou teplotu, pouze způsob, jakým jsou teplotní rozdíly zobrazeny.

Proč je důležité sledovat více parametrů současně

Jako zákazník byste při výběru termokamery neměli sledovat pouze jeden parametr. Například vysoké rozlišení senzoru samo o sobě nezaručuje kvalitní obraz, pokud má zařízení horší citlivost senzoru nebo nevhodný objektiv.

Nejlepší přehled získáte tehdy, když budete jednotlivé parametry posuzovat společně a zároveň zohledníte způsob použití termokamery.
