Proč termokamera nevidí skrz sklo?

Jako uživatel termokamery se můžete dostat do situace, kdy namíříte kameru na okno a očekáváte, že uvidíte, co se nachází za ním. Místo toho ale na displeji uvidíte pouze vlastní odraz nebo teplotu samotného skla.

Důvod je jednoduchý – termokamera nepracuje se světlem, ale s infračerveným zářením, a sklo se k tomuto záření chová úplně jinak než běžné materiály.

Termokamera nezobrazuje světlo, ale teplo

Běžná kamera nebo lidské oko vidí světlo, které se od objektů odráží. Termokamera však pracuje s infračerveným zářením, které objekty samy vyzařují podle své teploty.

Toto záření se nachází v oblasti elektromagnetického spektra, kterou lidské oko nedokáže vnímat. Termokamera ho zachytí pomocí senzoru a převede na obraz, který představuje teplotní rozdíly mezi jednotlivými objekty.

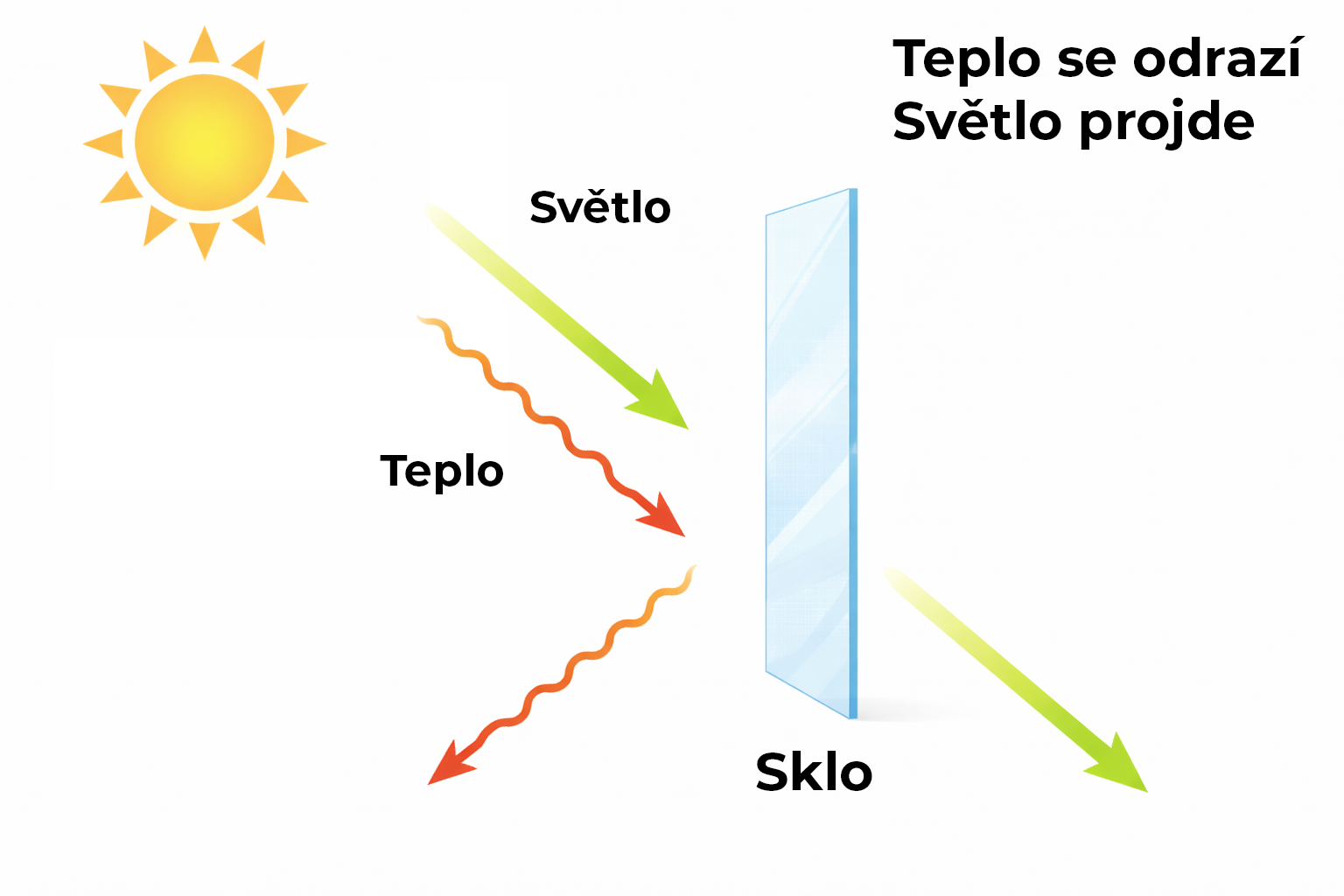

Sklo infračervené záření nepropouští

Většina termokamer pracuje v oblasti dlouhovlnného infračerveného záření. Toto pásmo se označuje zkratkou LWIR, což znamená long-wave infrared, tedy dlouhovlnné infračervené záření.

Sklo je pro tuto část spektra téměř neprůhledné. To znamená, že infračervené záření skrz něj prakticky neprochází.

Když tedy termokameru namíříte na okno, kamera nedokáže zachytit teplo objektů za sklem. Místo toho zaznamená pouze teplotu samotného skla.

Proč se v termokamerách nepoužívá běžné sklo

Možná vás napadne otázka, proč tedy termokamery vůbec mají objektiv, když sklo infračervené záření nepropouští.

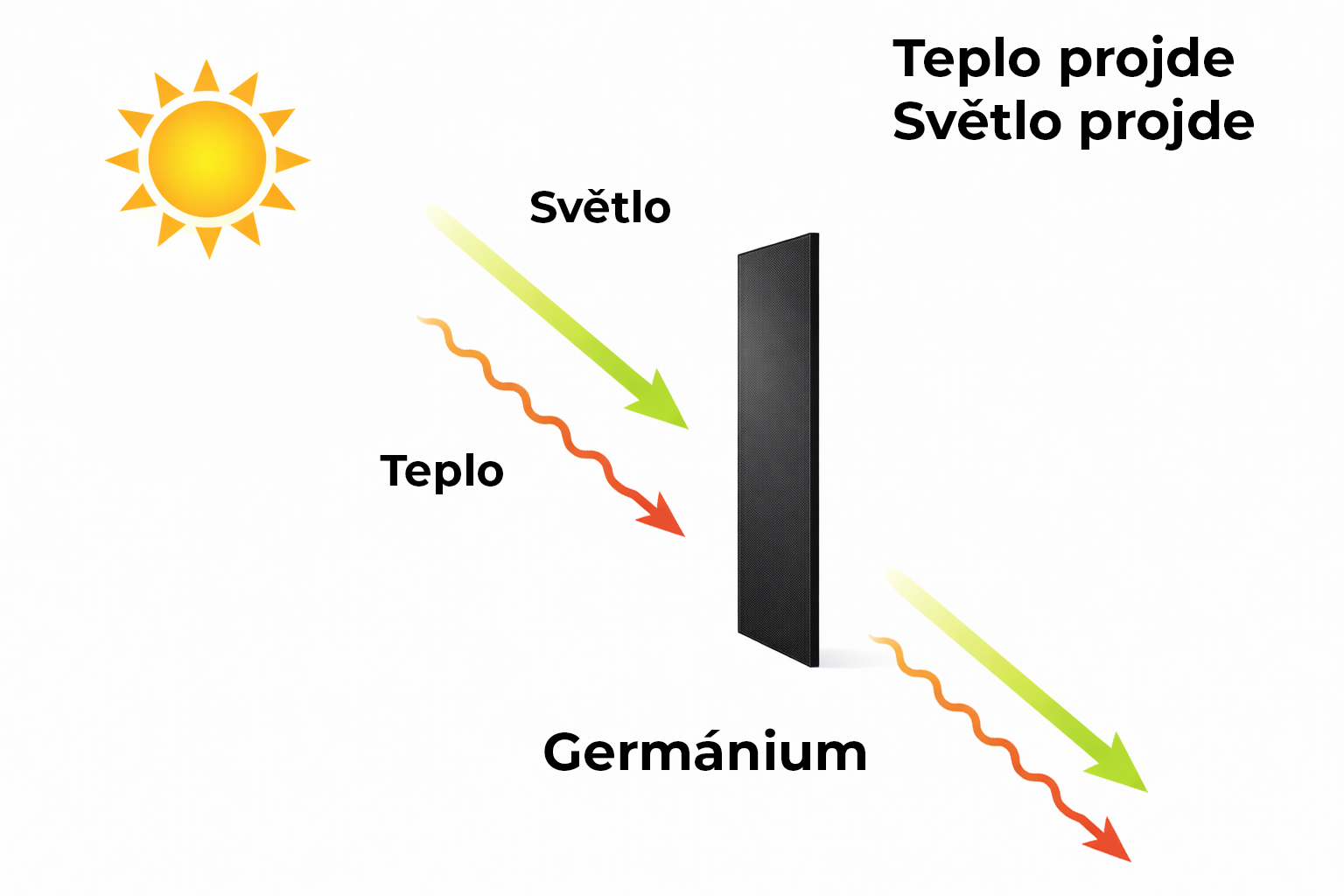

Odpověď je jednoduchá – objektivy termokamer nejsou vyrobeny z běžného skla. Nejčastěji se používá materiál nazývaný germanium.

Germanium je speciální materiál, který dokáže infračervené záření v pásmu LWIR propouštět. Díky tomu může infračervené záření projít objektivem a dopadnout na senzor termokamery.

Kdyby byl objektiv termokamery vyroben z běžného skla, choval by se stejně jako okenní tabule. Infračervené záření by jím neprošlo a termokamera by nebyla schopna vytvořit obraz.

Právě proto jsou čočky termokamer často výrazně dražší než u běžných kamer.

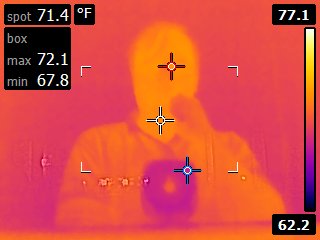

Proč někdy vidíte svůj vlastní odraz

Protože sklo infračervené záření nepropouští, začne se chovat podobně jako zrcadlo.

Termokamera tak může zobrazit například odraz vašeho vlastního tepla, teplotu okolních objektů nebo zdrojů tepla v místnosti.

To je důvod, proč někdy na displeji uvidíte vlastní siluetu místo prostoru za oknem.

Shrnutí

Termokamera nevidí skrz sklo, protože pracuje s infračerveným zářením, které běžné sklo téměř nepropouští. Kamera proto nedokáže zobrazit objekty za oknem a zaznamená pouze teplotu samotného skla nebo odrazy z okolí.

Aby termokamera vůbec mohla fungovat, používají se v jejích objektivech speciální materiály, například germanium, které infračervené záření propouštějí.
