Noční vidění vs. termovize: fyzikální princip, technické parametry a praktické rozdíly
Technologie pro pozorování ve snížených světelných podmínkách lze rozdělit do dvou základních skupin – zesilovače obrazu (noční vidění) a termovizní systémy. Přestože obě umožňují práci v noci, pracují s odlišnou částí elektromagnetického spektra a poskytují jiný typ informace o sledované scéně.
Zjednodušeně řečeno, noční vidění pracuje s odraženým světlem, zatímco termovize pracuje s vyzařovaným teplem.
Noční vidění – zesilování dostupného světla
Noční vidění využívá viditelné a blízké infračervené spektrum přibližně v rozsahu 400–900 nm. Zařízení zesiluje velmi slabé zbytkové světlo, například měsíční svit nebo světlo hvězd, případně infračervený přísvit.
U analogových přístrojů je základem zesilovač obrazu. Dopadající fotony narážejí na fotokatodu, kde dochází k uvolnění elektronů. Ty jsou násobeny v mikrokanálkové destičce a následně dopadají na luminofor, který vytváří výsledný obraz. Typické zelené zabarvení souvisí s vlastnostmi použitého luminoforu a citlivostí lidského oka.
Vyšší generace zesilovačů, například Gen 2+ nebo Gen 3, nabízejí vyšší citlivost fotokatody, lepší poměr signálu k šumu a vyšší rozlišení vyjádřené v line pairs per millimeter. Parametr FOM (figure of merit) kombinuje rozlišení a citlivost a umožňuje technické srovnání zařízení.
Digitální noční vidění využívá CMOS nebo CCD senzory citlivé na blízké IR spektrum. Výhodou je vyšší odolnost proti přesvětlení a možnost digitálního záznamu. Nevýhodou může být vyšší obrazový šum při velmi nízkém osvětlení ve srovnání s kvalitními analogovými zesilovači.
Zásadním omezením je závislost na okolním světle. V podmínkách absolutní tmy je nutné použít infračervený přísvit, obvykle o vlnové délce 850 nm nebo 940 nm. Účinnost může být výrazně snížena v prostředí s vysokým rozptylem světla, například v mlze, hustém dešti nebo sněžení.

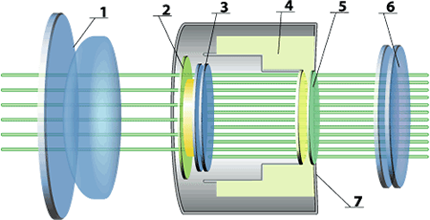

1 – Objektiv
Shromažďuje velmi slabé okolní světlo (fotony) a zaostřuje jej na vstup zesilovače obrazu. Kvalita objektivu výrazně ovlivňuje světelnost a výslednou ostrost.
2 – Fotokatoda
Vrstva citlivá na světlo, která převádí dopadající fotony na elektrony. Citlivost fotokatody určuje, jak dobře zařízení pracuje při velmi nízkém osvětlení.
3 – Mikrokanálková destička (MCP – Microchannel Plate)
Tenká destička obsahující miliony mikroskopických kanálků. Elektrony z fotokatody jsou zde násobeny pomocí kaskádového efektu. Dochází k výraznému zesílení signálu – typicky tisícinásobně až desetitisícinásobně.
4 – Anoda / urychlovací a napájecí část
Vysoké napětí urychluje elektrony směrem k výstupní obrazovce. Tato část zajišťuje správné řízení elektronového toku a stabilitu zesílení.
5 – Luminoforová obrazovka (fosforová vrstva)
Elektrony dopadají na luminofor, který je převádí zpět na viditelné světlo. Typická zelená barva je dána použitým typem luminoforu, optimalizovaným pro citlivost lidského oka.
6 – Okulár
Zvětšuje a zaostřuje výsledný zesílený obraz směrem k oku uživatele.
7 – Tělo zesilovače / vakuový obal
Hermeticky uzavřená trubice, ve které probíhá celý proces ve vakuu. Zajišťuje stabilní prostředí pro pohyb elektronů.
Termovize – detekce tepelného záření v oblasti LWIR
Termovizní systémy pracují převážně v dlouhovlnné infračervené oblasti přibližně 8–14 µm. Nesnímají odražené světlo, ale vlastní tepelné vyzařování objektů. Každé těleso s teplotou nad absolutní nulou vyzařuje infračervené záření, jehož intenzita závisí na teplotě a emisivitě povrchu.

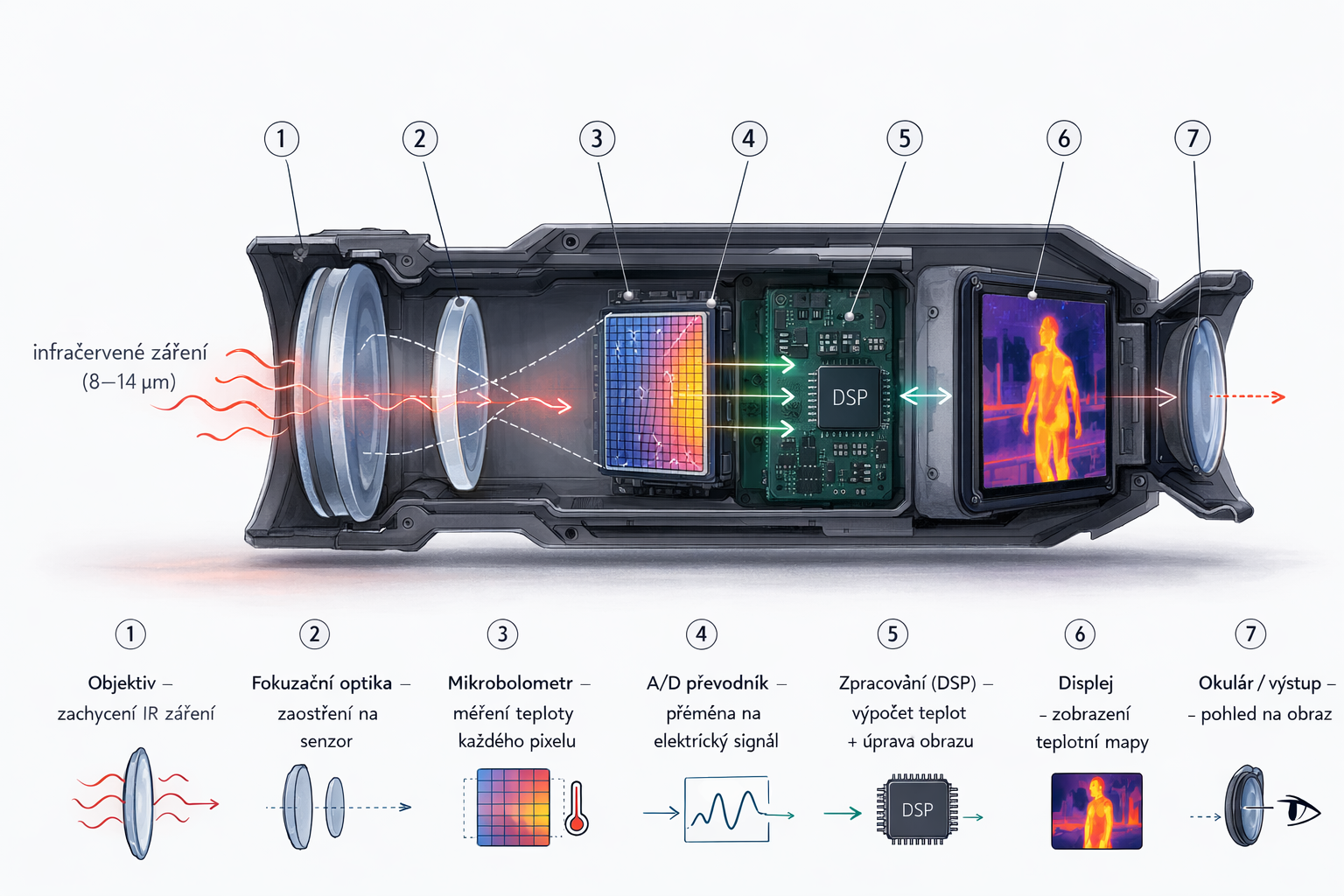

Moderní přístroje používají nechlazené mikrobolometrické senzory. Každý pixel senzoru reaguje na dopadající infračervené záření změnou elektrického odporu. Elektronika následně převádí tyto změny na obraz reprezentující teplotní rozdíly.
Důležitým parametrem je rozlišení senzoru, například 384×288 nebo 640×512 pixelů. Menší velikost pixelu, například 12 µm oproti 17 µm, obvykle umožňuje kompaktnější optiku a větší dosah při stejné velikosti objektivu. Dalším důležitým údajem je hodnota NETD (noise equivalent temperature difference), která vyjadřuje schopnost senzoru rozlišit malé teplotní rozdíly. Čím nižší hodnota, například pod 40 mK, tím citlivější je zařízení.
Termovize není závislá na světelných podmínkách a funguje i v absolutní tmě. Často umožňuje detekci živých objektů i v prostředí s částečným zakrytím vegetací nebo v přítomnosti kouře. Je však nutné počítat s tím, že neposkytuje jemné strukturální detaily a neumožňuje běžnou vizuální identifikaci obličejů nebo čtení textu. Sklo navíc blokuje dlouhovlnné infračervené záření, takže pozorování skrz okno není možné.
Technické srovnání z pohledu použití
Z hlediska praxe je vhodné rozlišovat tři úrovně práce s cílem: zjištění přítomnosti, určení typu objektu a přesné určení konkrétního cíle.

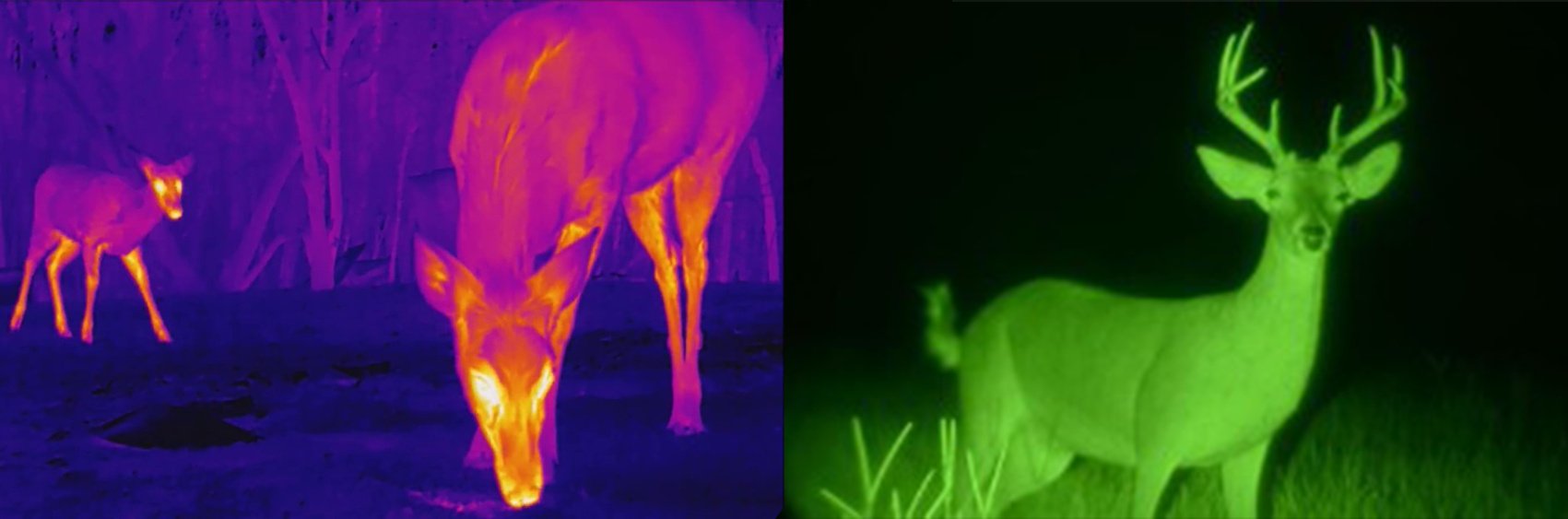

Termovize je velmi efektivní při zjištění přítomnosti živého objektu díky výraznému teplotnímu kontrastu vůči okolí. Noční vidění naopak poskytuje více vizuálních detailů potřebných pro přesné určení toho, na co se díváme.
V prostředí s minimálním světlem a důrazem na rychlé vyhledání osob nebo zvěře bývá termovize technicky výhodnější. V situacích, kde je nutná orientace v prostoru, rozpoznání překážek a čtení struktury terénu, může být vhodnější kvalitní zesilovač obrazu vyšší generace.
Z technického hlediska tedy nejde o přímou náhradu jedné technologie druhou, ale o rozdílné nástroje poskytující odlišný typ informace.
