Základní ovládání a nastavení termokamer Guide Sensmart E3 a E4

Termokamery Guide Sensmart E3 a E4 z řady EasIR Series patří mezi nejnovější modely této produktové linie. Nabízejí vyšší výkon, moderní funkce a přitom si zachovávají velmi jednoduché a intuitivní ovládání. V tomto článku si krok za krokem ukážeme základní ovládání, nastavení a praktické používání těchto termokamer. Na konci sami uvidíte, že práci s kamerami E3 a E4 zvládne opravdu každý – i úplný začátečník.

Ovládací prvky termokamery

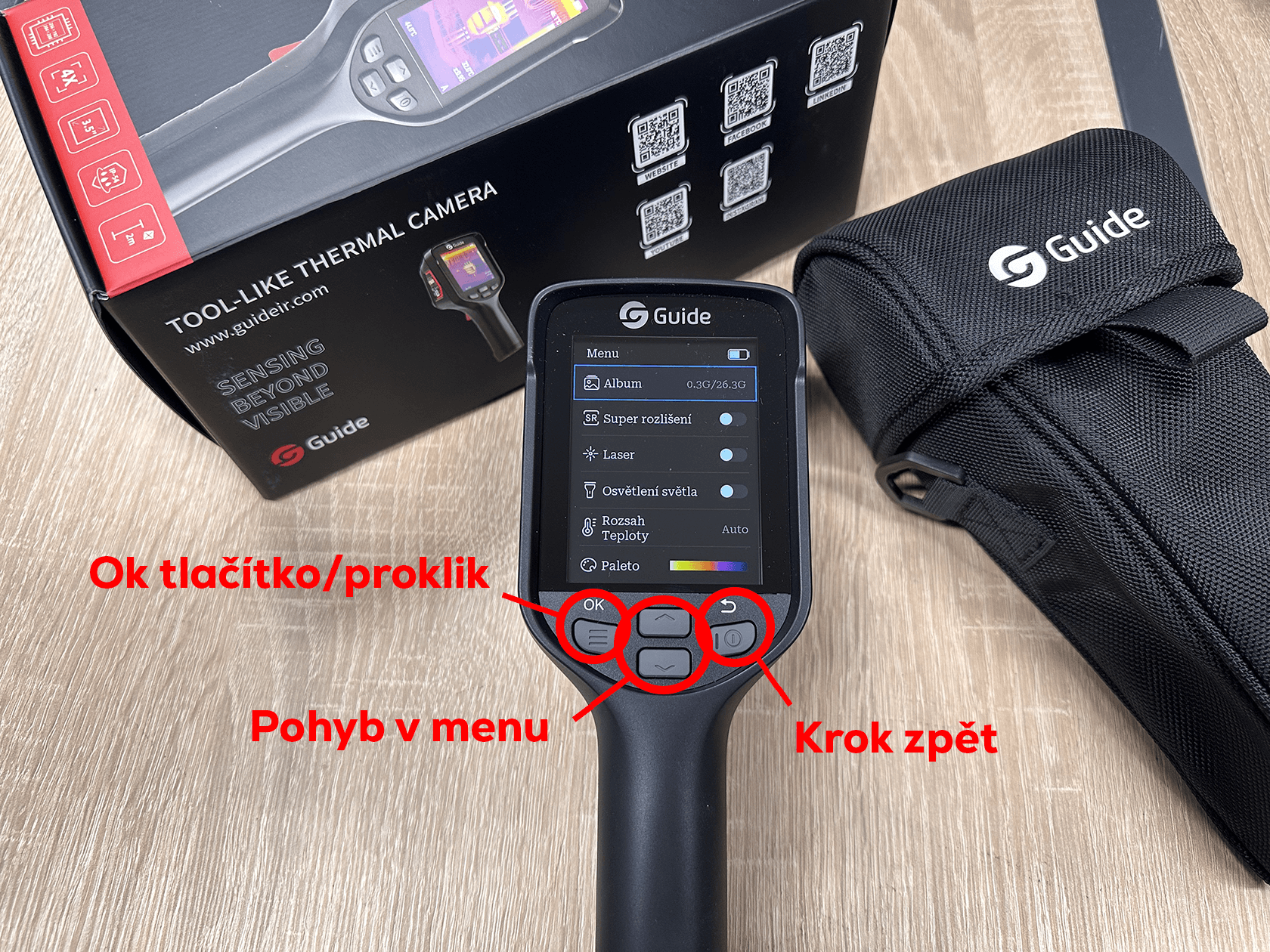

Modely E3 a E4 jsou vybaveny pěti funkčními tlačítky:

Levé tlačítko – slouží jako tlačítko OK a zároveň pro vstup do menu a potvrzování voleb
Prostřední šipky nahoru a dolů – umožňují pohyb v menu, přepínání funkcí a obsahují i několik rychlých zkratek
Pravé tlačítko – funguje jako krok zpět a při delším podržení také jako tlačítko ON/OFF
Zadní červené tlačítko – slouží jako spoušť pro pořizování fotografií a videozáznamu

Ovládání je navrženo tak, aby bylo rychlé, přehledné a snadno zapamatovatelné.

Zapnutí kamery a první použití

Kameru zapnete dlouhým podržením pravého tlačítka ON/OFF. Po spuštění systému vás kamera v případě potřeby upozorní na ochrannou krytku infračerveného čidla.

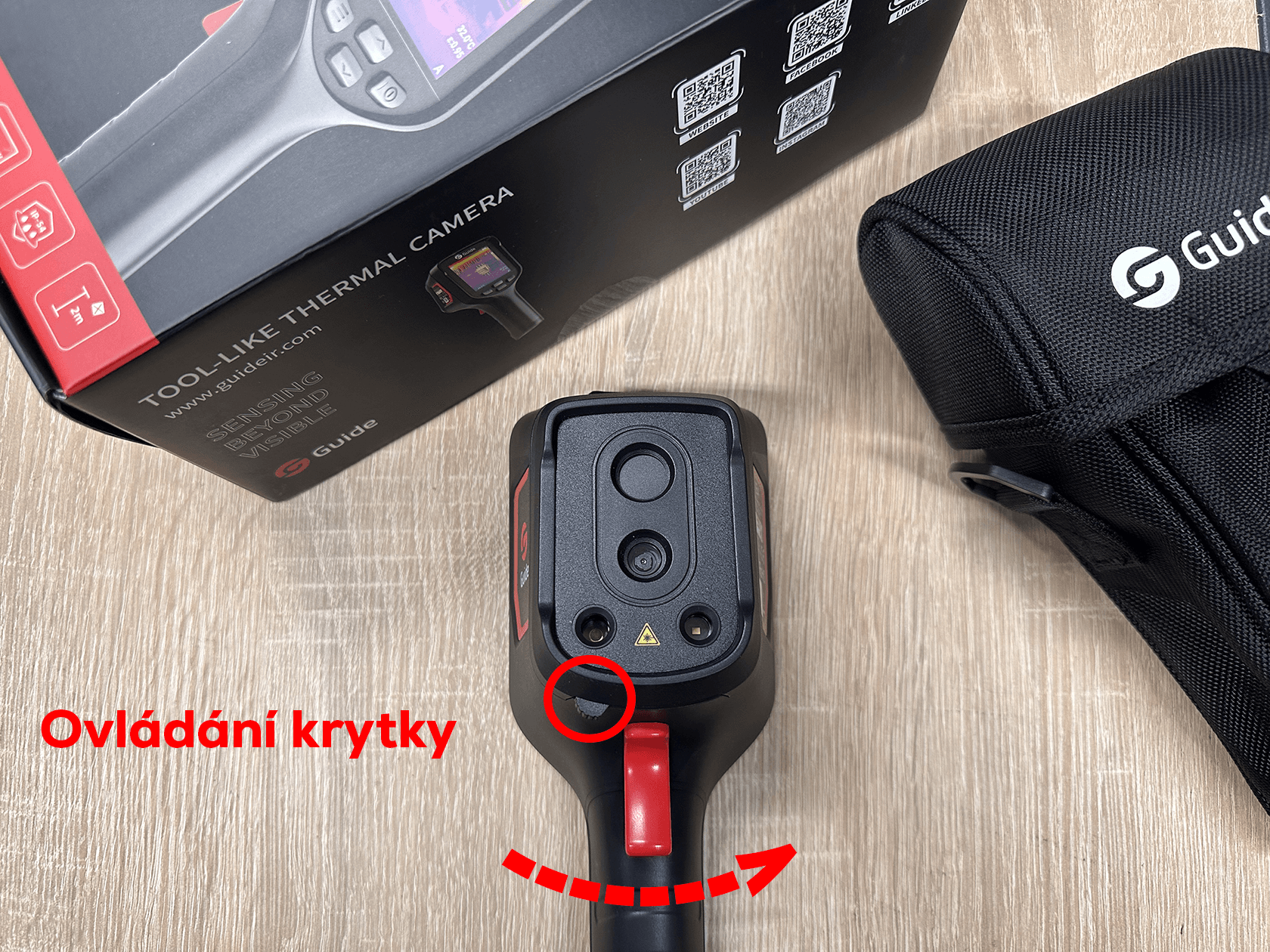

Ovládání krytky je umístěno na spodní straně kamery a je velmi intuitivní – stačí ji jednoduše posunout zprava doleva.

Nabíjecí port kamery se nachází na horní straně pod gumovou krytkou.

Po sejmutí krytky je kamera okamžitě připravena k použití, bez nutnosti dalšího nastavování.

Hlavní menu a galerie

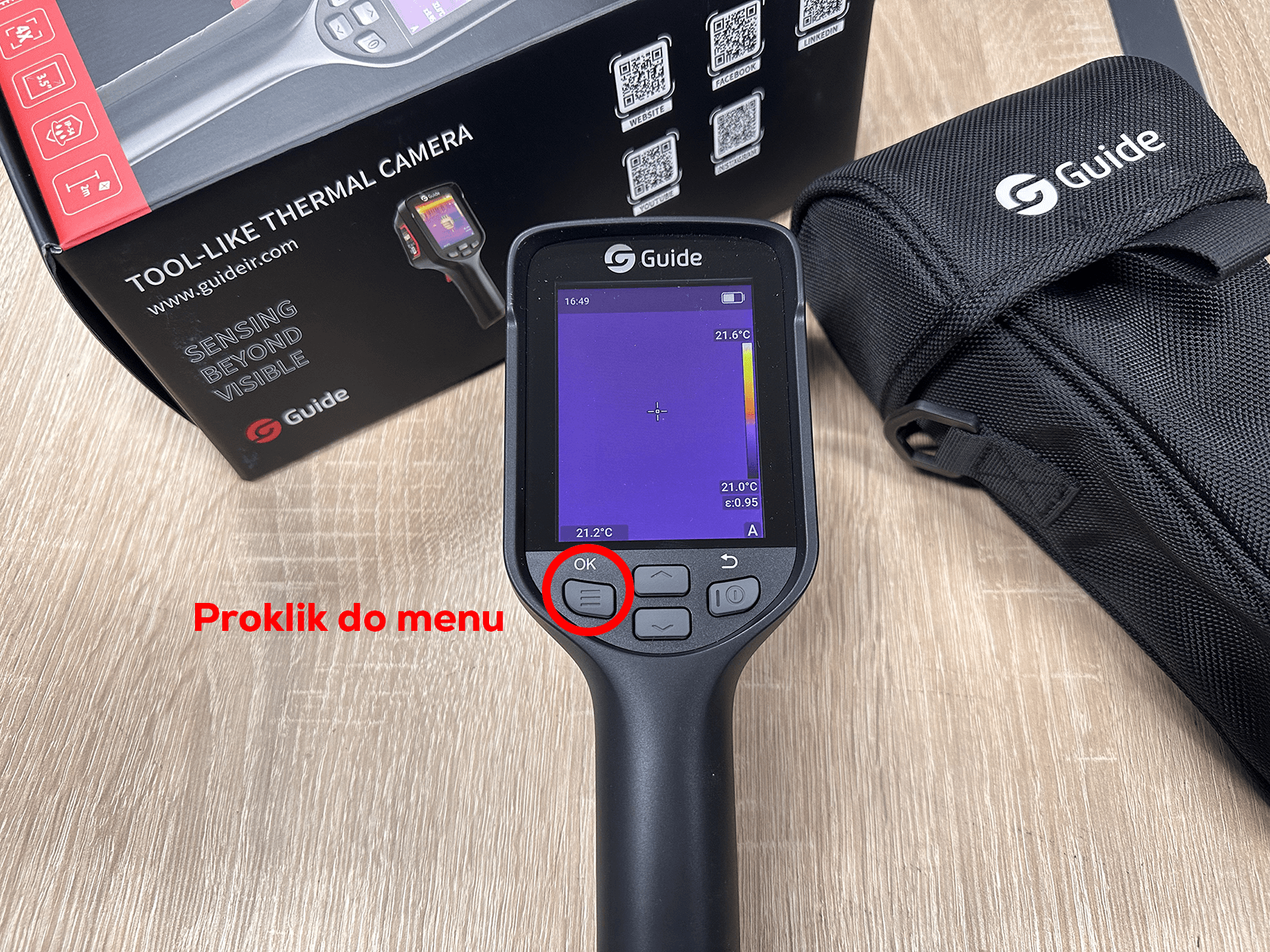

Stisknutím levého tlačítka OK se dostanete do hlavního menu.

První položkou je galerie, kde můžete:

zobrazit pořízené fotografie a videa
smazat všechny uložené snímky
synchronizovat data

Super rozlišení a rychlé funkce

Další položkou je super rozlišení, kdy kamera pomocí výpočetních algoritmů dopočítává obraz a zvyšuje jeho ostrost a detaily.

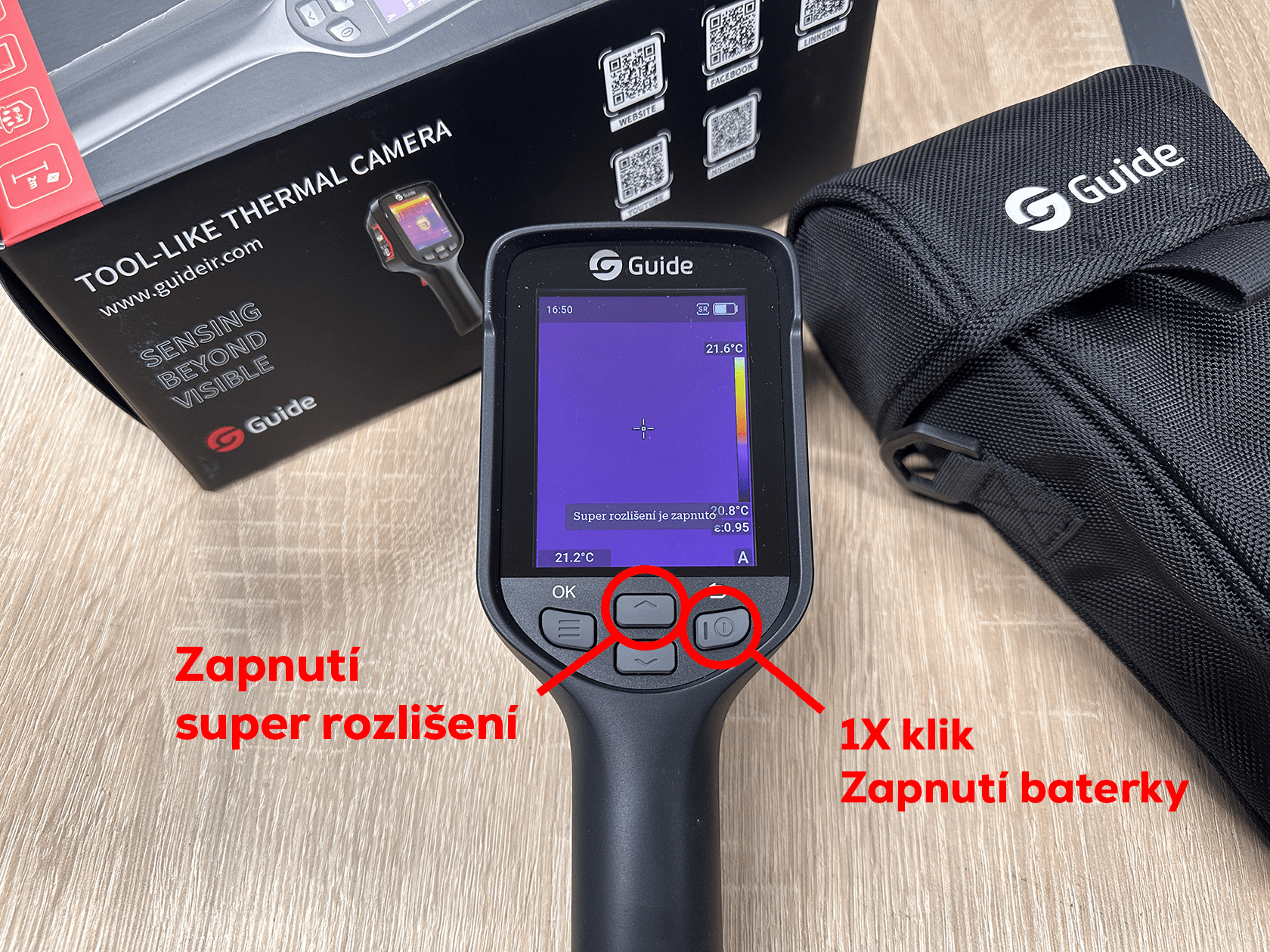

Tuto funkci lze zapnout nebo vypnout také rychle bez vstupu do menu – pomocí prostřední šipky nahoru.

Stejným způsobem lze ovládat i další rychlé funkce:

LED světlo / blesk – vhodné pro práci ve tmě nebo za zhoršených světelných podmínek(on/off tlačítko)

Nastavení teplotního rozsahu a barevných palet

V menu lze nastavit rozsah měřených teplot, k dispozici jsou tři režimy:

-20 až 150 °C – nejpřesnější režim pro běžná měření
0 až 650 °C – pro vysokoteplotní aplikace
Automatický režim – kamera si sama zvolí vhodný rozsah

Ve většině případů doporučujeme používat první režim, který nabízí nejvyšší přesnost při běžných kontrolách.

Dále si můžete zvolit barevnou paletu zobrazení. Nejčastější je kombinace červené pro teplá místa a modré pro studená, ale výběr záleží čistě na vašich preferencích nebo požadavcích zákazníka.

Nastavení displeje

V nastavení displeje lze upravit:

jas podsvícení (nízký, střední, vysoký)
zapnutí nebo vypnutí zobrazení vysokých teplot
průhlednost obrazu v režimu PIP
zapnutí nebo vypnutí středového bodu měření

Nastavení měření teploty

V části nastavení měření teploty lze:

nastavit velikost ROI (Region of Interest) – oblasti, ve které kamera sleduje minimální a maximální teploty
aktivovat teplotní alarm (vysokoteplotní nebo nízkoteplotní)
nastavit emisivitu pomocí přednastavených hodnot nebo ručně
zadat odraženou teplotu okolí a přibližnou vzdálenost měření

Při překročení nastavené hodnoty vás kamera upozorní ikonou na displeji a blikáním světla.

Obecné nastavení a připojení

V obecném nastavení lze:

připojit kameru k Wi-Fi
zapnout nebo vypnout režim AP (Access Point)
zobrazit QR kód pro propojení s mobilní aplikací
nastavit formát ukládání fotografií a videí
zvolit jednotky teploty (°C, °F, K) a jednotky vzdálenosti (metry, yardy)
nastavit jazyk, datum a čas

Všechny termokamery Guide Sensmart podporují český jazyk, což je velká výhoda pro pohodlné používání.

Nechybí ani nastavení automatického vypnutí při nečinnosti, režim USB, obnovení továrního nastavení, formátování paměti a kontrola aktualizací.
Při OTA aktualizaci je nutné být připojen k Wi-Fi.

Vypnutí termokamery:

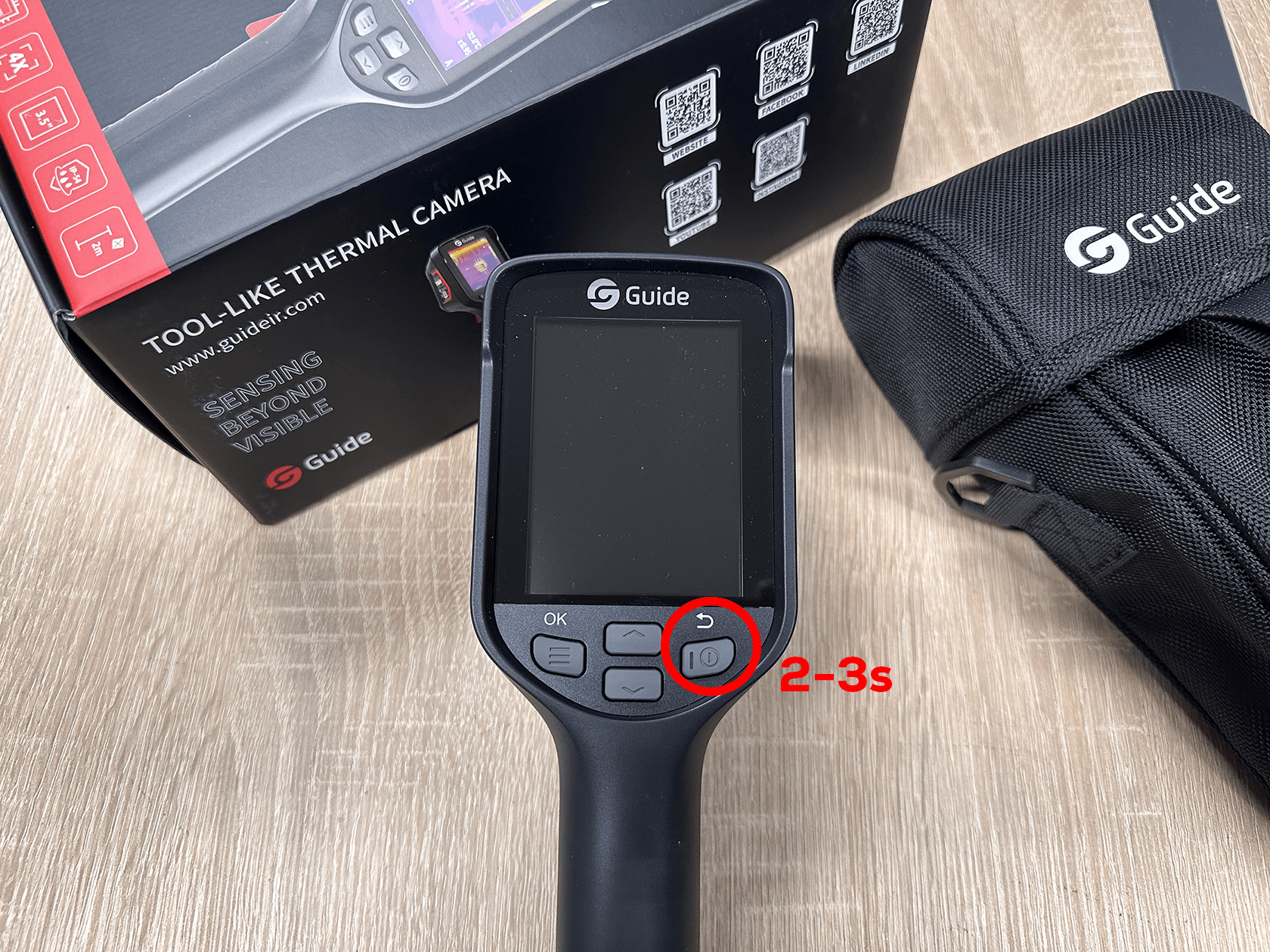

Termokameru vypneme podržením tlačítka on/off na 2-3 sekundy. Poté se vás kamera zeptá zda opravdu chcete kameru vypnout, můžete odsouhlasit tlačítkem ok, či zrušit akci. Po vypnutí kamery nezapomeňte nasadit ochranou krytku zpět.

Praktická rada na závěr

Pokud měříte venku při nízkých teplotách a poté se přesunete do interiéru, doporučujeme kameru vypnout a nechat 15–30 minut aklimatizovat na pokojovou teplotu.
Tím zabráníte kondenzaci vlhkosti uvnitř kamery a zajistíte přesné a spolehlivé měření.

VIDEO:

Na videu najdete podrobný návod a popis orientace v menu pro termokamery E3 a E4
