Základní nastavení a orientace v menu Guide Sensmart E1,E1+,E2,E2+

Základní orientace v menu a ovládání termokamer EasIR Series E1, E1+, E2 a E2+

Termokamery EasIR Series E1, E1+, E2 a E2+ od značky Guide Sensmart patří mezi cenově dostupné modely, které jsou ideální jako vstup do světa termografie. Díky jednoduchému a přehlednému ovládání jsou vhodné i pro uživatele, kteří s termokamerou pracují úplně poprvé.

V tomto článku vám krok za krokem představíme základní ovládání, menu, nastavení a praktické používání těchto termokamer tak, jak je ukazujeme i v našich video návodech.

Ovládací prvky termokamery

Termokamery EasIR Series jsou vybaveny šesti funkčními tlačítky, která umožňují rychlé a intuitivní ovládání.

• Čtyři tlačítka na čelní straně pod displejem slouží k pohybu v menu, změně nastavení a přepínání funkcí
• Dvě tlačítka na zadní straně – jedno funguje jako spoušť pro pořízení snímku nebo videozáznamu, druhé slouží k přeostření nebo aktivaci doplňkových funkcí (druhé talčítko ze zadu - zaostřovací, je pouze od modelu E2 a výše)

Levé přední tlačítko plní funkci OK a zároveň slouží pro vstup do hlavního menu. Prostřední šipky umožňují pohyb v menu a přepínání jednotlivých režimů. Pravé přední tlačítko funguje jako krok zpět a zároveň jako zapnutí / vypnutí kamery.

Zapnutí kamery a první použití

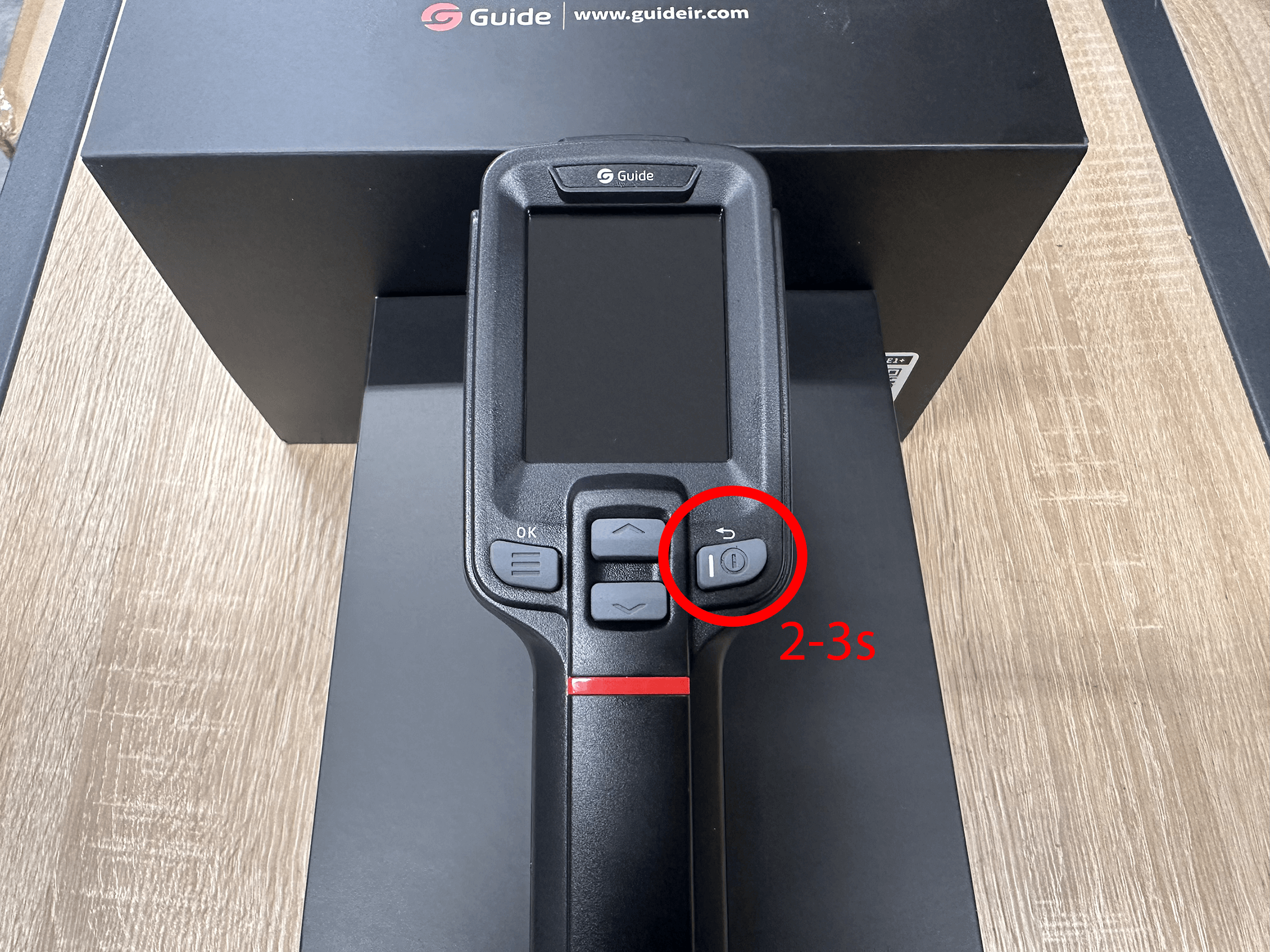

Termokameru zapnete dlouhým podržením tlačítka ON/OFF. Po krátkém spuštění systému je kamera okamžitě připravena k použití – není nutné žádné složité nastavování.

Stačí kameru namířit na měřený objekt a můžete ihned začít měřit teplotu nebo pořizovat snímky.
Stisknutím tlačítka OK se kdykoliv dostanete do hlavního menu, kde najdete všechna důležitá nastavení.

Menu a základní nastavení

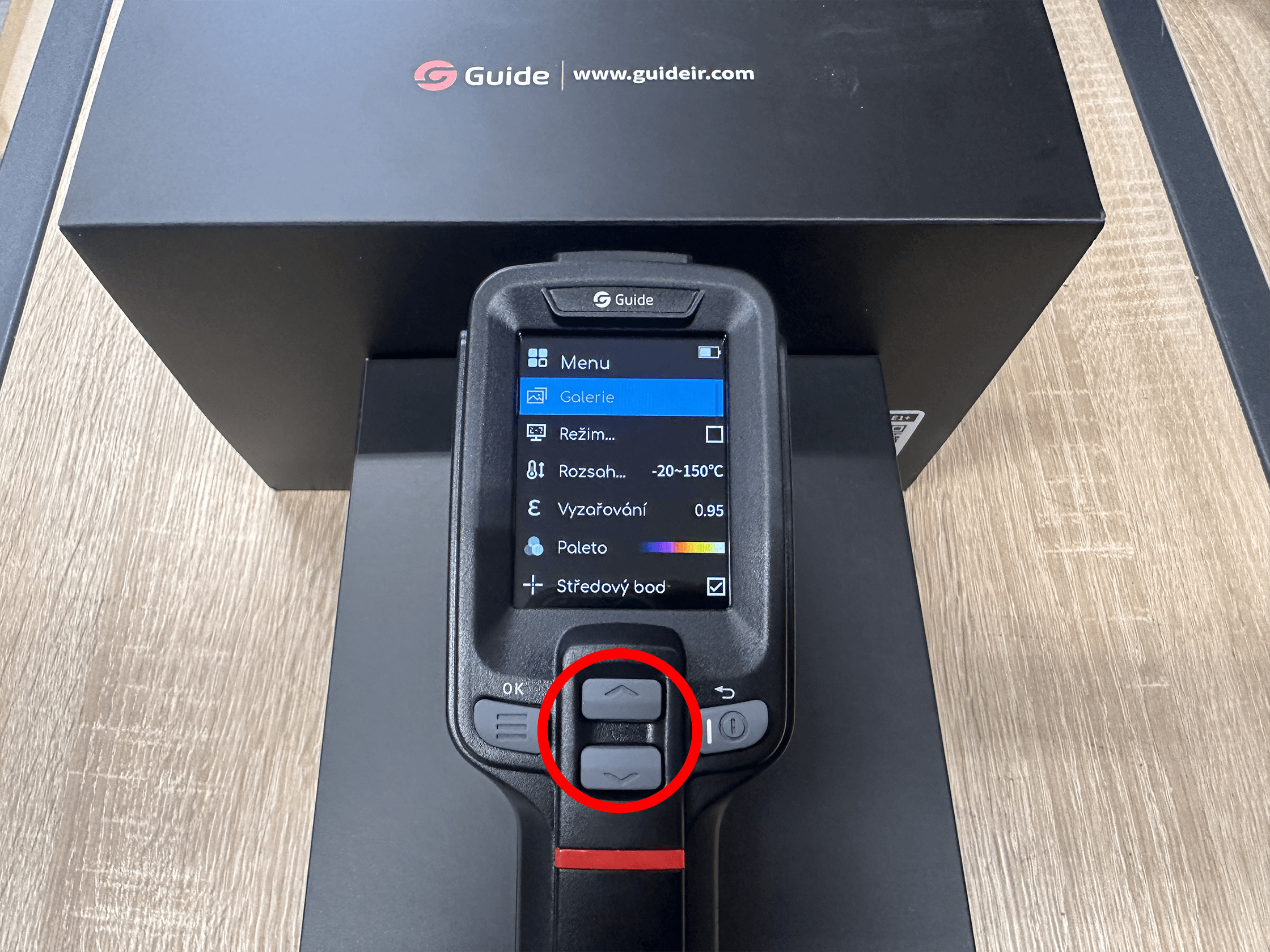

Po rozkliknutí menu se můžeme orientovat nahoru a dolů pomocí šipek.

První položkou v menu je galerie, kde jsou uložené všechny pořízené snímky a videa. Zde můžete data mazat, prohlížet nebo spravovat.

Další důležitou funkcí je super rozlišení, které pomocí výpočetních algoritmů zvyšuje ostrost a detaily termálního obrazu. Pro běžné měření doporučujeme mít tuto funkci zapnutou.

Následuje nastavení teplotního rozsahu. K dispozici jsou:

• pevný rozsah –20 až 150 °C
• pevný rozsah 0 až 550 °C
• automatický režim, kdy si kamera rozsah nastaví sama podle scény

Pro většinu běžných kontrol a přesnější měření se nejčastěji používá první, užší rozsah.

Emisivita, barevné palety a měřicí prvky

V menu lze dále nastavit emisivitu měřeného materiálu. Kamera nabízí několik přednastavených hodnot, případně možnost ručního zadání. Správně nastavená emisivita je klíčová pro přesné měření různých povrchů.

Součástí nastavení je také volba barevné palety. Nejčastěji používaná je kombinace červené barvy pro teplá místa a modré pro studená, ale výběr záleží čistě na preferencích uživatele nebo konkrétním použití.

Dále lze zapnout nebo vypnout středový bod měření, který zobrazuje aktuální teplotu ve středu obrazu.

Jednotky, ROI a teplotní alarmy

Kamera umožňuje přepínání jednotek mezi:

• °C (Celsius)
• °F (Fahrenheit)
• K (Kelvin)

Další funkcí je ROI (Region of Interest) – oblast zájmu, ve které kamera sleduje minimální a maximální teploty. Velikost této oblasti lze snadno upravit podle potřeby.

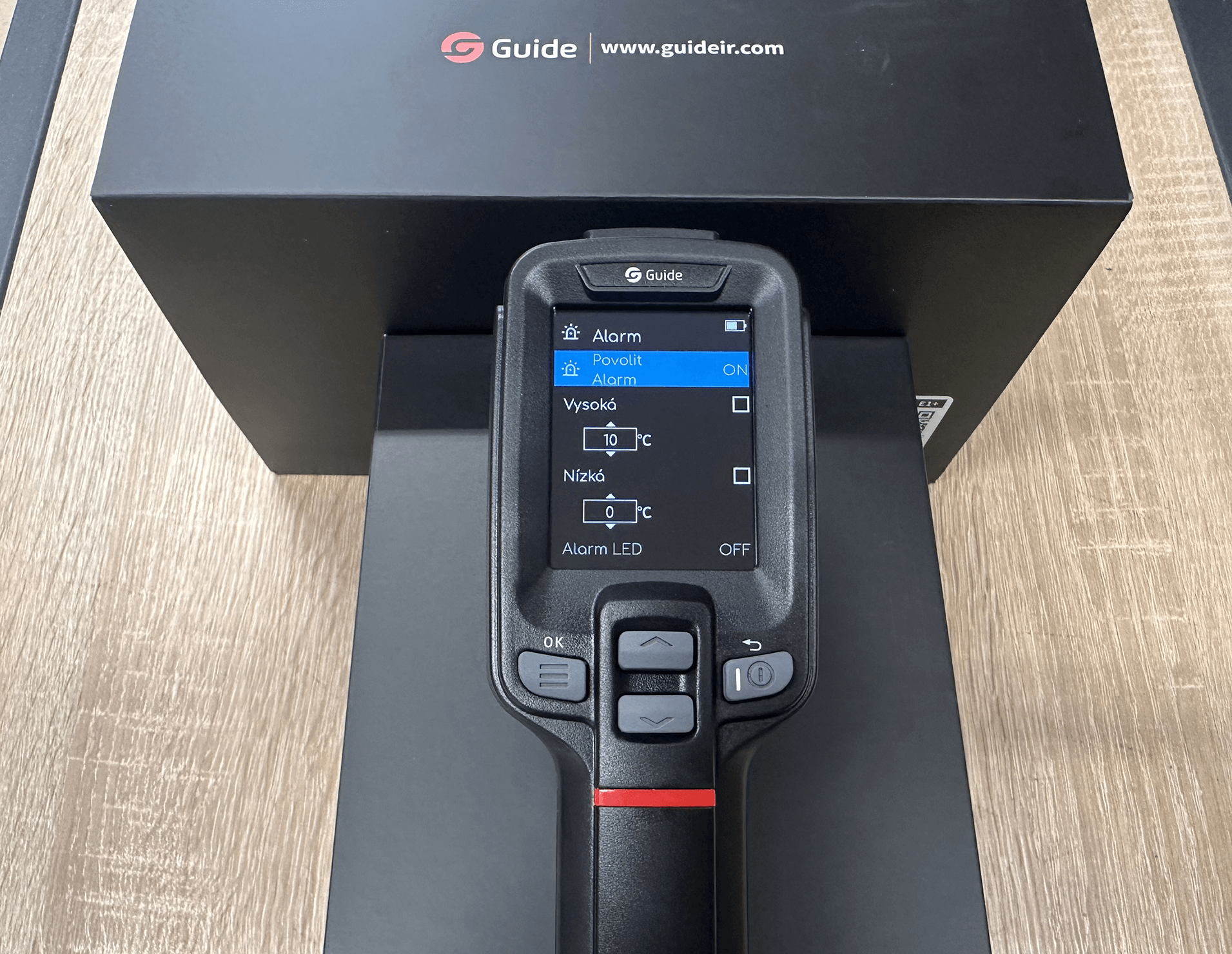

Součástí menu jsou také teplotní alarmy. Můžete nastavit:

• alarm pro nízkou teplotu
• alarm pro vysokou teplotu

Po překročení nastavené hodnoty vás kamera upozorní ikonou na displeji a blikajícím světlem.

Další praktická nastavení

V menu najdete také nastavení:

• odražené teploty okolí
• vzdálenosti měření a jednotek (metry / yardy)
• automatického vypnutí kamery při nečinnosti pro úsporu baterie

Jas displeje lze nastavit ve třech úrovních (nízký, střední, vysoký) podle světelných podmínek.
Při práci ve tmě lze aktivovat LED světlo a pro přesné zaměření slouží laserový zaměřovač, který se zobrazí při podržení zadní spouště.

Jazyk, aktualizace a připojení

Termokamery Guide Sensmart plně podporují český jazyk, což výrazně usnadňuje práci i méně zkušeným uživatelům.

V menu lze nastavit datum, čas, jazyk, obnovit tovární nastavení nebo kameru kompletně naformátovat.
Kamera podporuje připojení přes Wi-Fi i USB. Aktualizace firmware lze provádět buď lokálně přes USB, nebo pohodlně pomocí OTA aktualizace přes Wi-Fi.

Praktická rada na závěr

Termokamery EasIR Series E1, E1+, E2 a E2+ jsou jednoduché, spolehlivé a ideální pro každodenní kontroly i běžná technická měření.

Na závěr přidáváme jednu důležitou praktickou radu:
Pokud měříte venku při nízkých teplotách a poté se vracíte do tepla, kameru po příchodu vypněte a nechte ji alespoň 15–30 minut aklimatizovat na pokojovou teplotu. Tím zabráníte kondenzaci vlhkosti uvnitř zařízení a zajistíte přesné měření.

VIDEO:

Na videu najdete podrobný návod a popis orientace v menu pro termokamery E1 až E2+
